Правильно-гибочный станок SGW16D

Нет в наличии

0 руб.

-0%

0 руб.

- +

Артикул: SGW16D

Нет в наличии

0 руб.

- +

Комплектация:

Бухтодержатели (5 тонн) - 2 шт

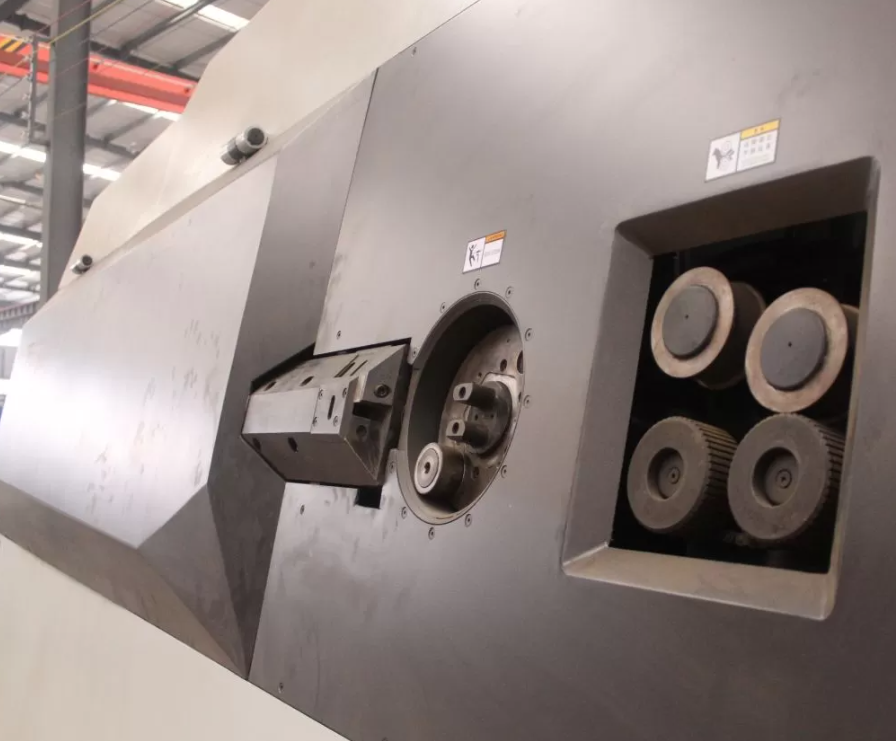

Исполнительный механизм: Блок правки - 2 шт

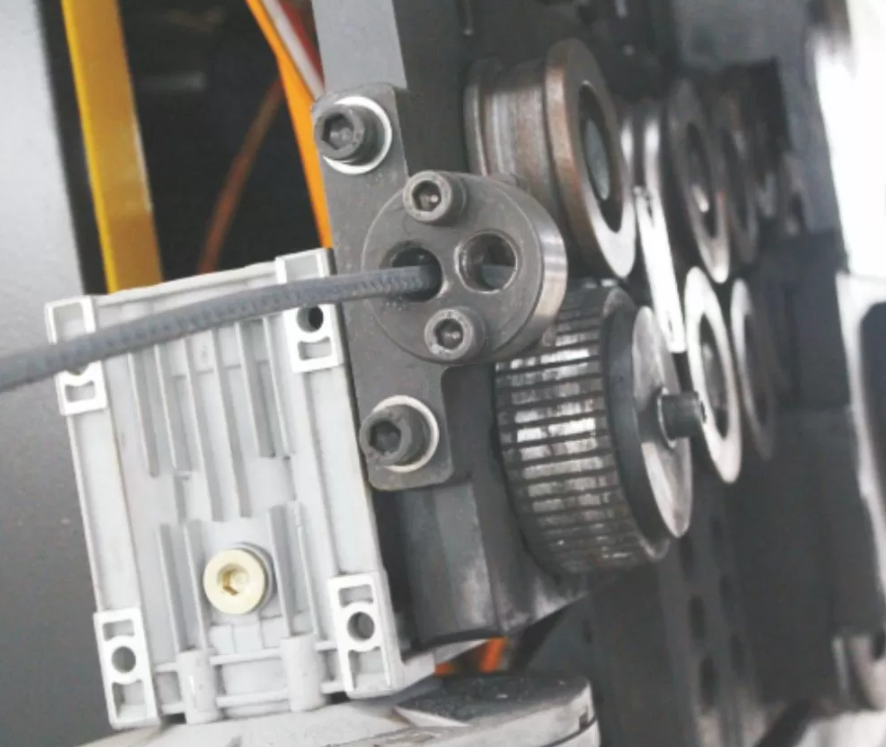

Блок подачи - 1 шт
Блок гибки - 1 шт
Блок резки - 1 шт
Электрический шкаф - 1 шт
Воздушный компрессор - 1 шт
Панель управления - 1 шт
Запчасти - комплект
Инструменты - комплект
Инструкция - 1 шт
Дополнительное устройство автоматического приема - 1 шт
Успокоитель арматуры - 2 шт

Описание

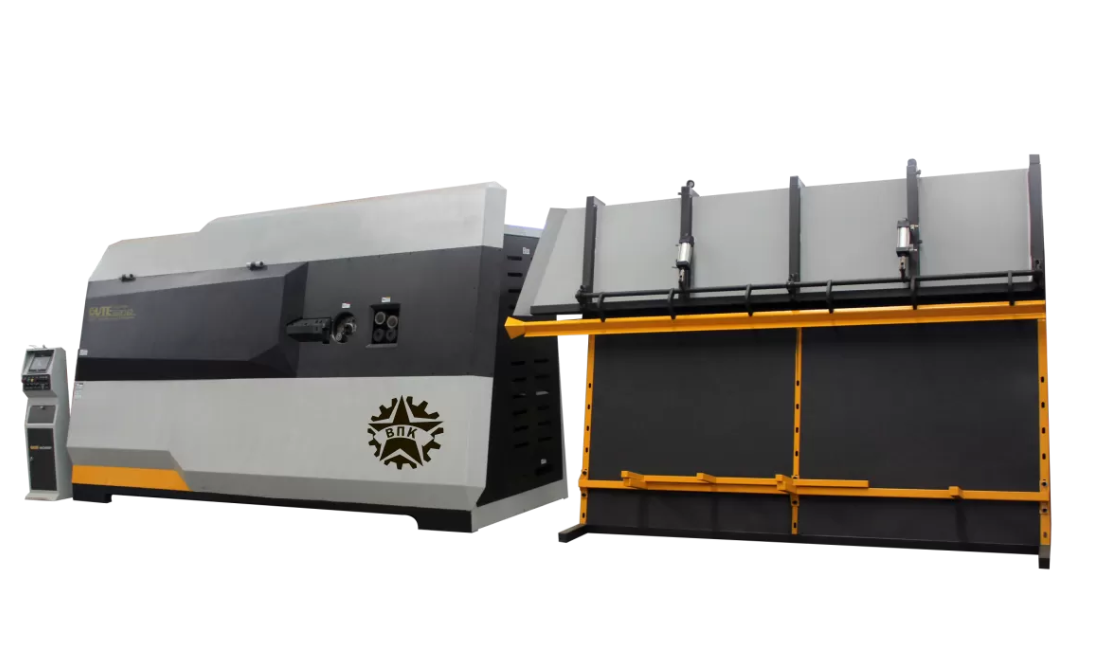

Правильно-гибочный станок SGW16D мощностью 65 кВт с ЧПУ работает с прутковой арматурой и в бухтах до 16 мм. Система обратной подачи позволяет делать различные формы гибов. Максимальная скорость протяжки 75-100 м/мин. Станок оборудован 9-метровой приемной линией. Изготавливает нестандартные скобы с крюками на обоих концах. Вес оборудования 5,5 тонн.

Характеристики

Класс арматуры

A400 (A-III)/A400C / A500/A500C

Временное сопротивление разрыву, Н/мм2

590 / 600

Предел текучести, Н/мм2

390 / 500

Гибка одного прутка, мм

6-16 / 6-14

Гибка двух прутков, мм

6-12 / 6-10

Длина обрабатываемой прутковой арматуры, м

12-16

Максимальная длина загибаемого прутка с двумя крюками на обоих концах, м

9000 мм

Максимальный угол гибки

±180

Точность обработки длины гладкой арматуры, мм

±1

Точность обработки длины рифленой арматуры, мм

±5

Точность правки арматурной стали

800-1050 /сек

Максимальная длина загибаемого конца прутка, мм

1000

Управление

Автоматическое

Минимальная длина загибаемого конца прутка, мм

Максимальная скорость гибки, /сек

800-1050

Точность обработки угла гибки

±1

Максимальная скорость протяжки, м/мин

75-100

Метод контроля гибки

Сервопривод

Метод контроля механизма обратной протяжки

Сервопривод

Метод контроля протяжки

Сервопривод

Тип механизма реза

Кривошипно-шатунный механизм

Тип привода

Пневмо-электро-сервопривод

Направление гибки

Два направления

Номинальная мощность, кВт

Диапазон температур для нормальной эксплуатации, C

+5...+40

Рабочее давление сжатого воздуха, бар

Напряжение электрической сети, В

380

Частота переменного тока, гЦ

Среднее потребление электричества, кВ/ч

Габариты, ДxШxВ, мм

14000x1460x2350

Вес, т

5,5

Особенности

Гибка арматуры в бухтах диаметром 6-16 мм и прутковой длиной 12-16 м
Автоматическая система подачи прутков
Система обратной подачи позволяет делать различные формы гибов
Ножи для резки обновленного дизайна с увеличенным сроком службы

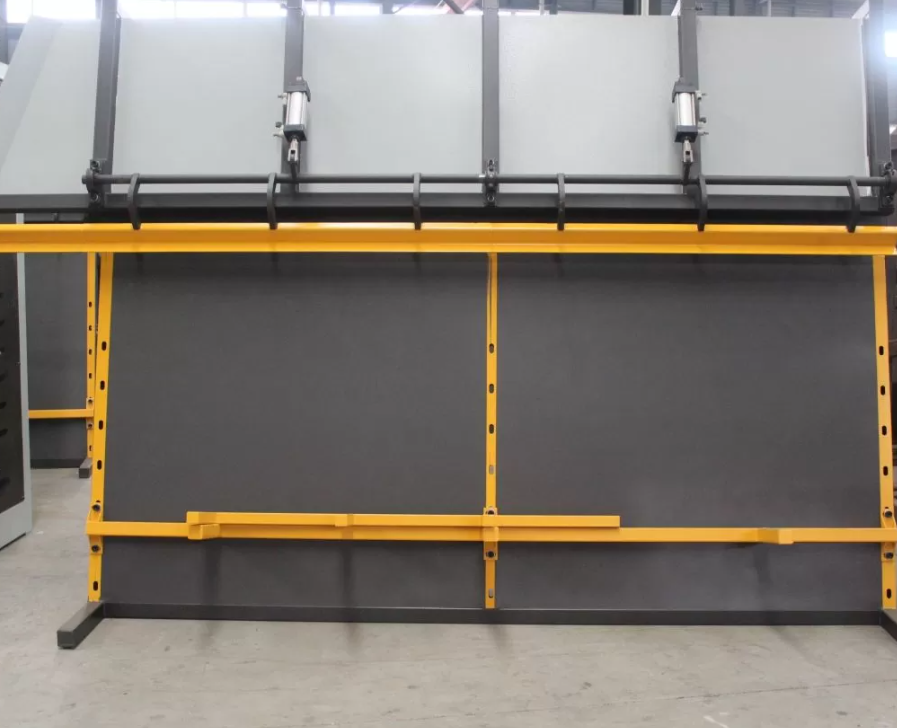

Стандартная комплектация оснащена 9 метровой рамой приемной линейки (3 секции по 3м каждая), поэтому оборудование может изготавливать нестандартные скобы с крюками на обоих концах.
